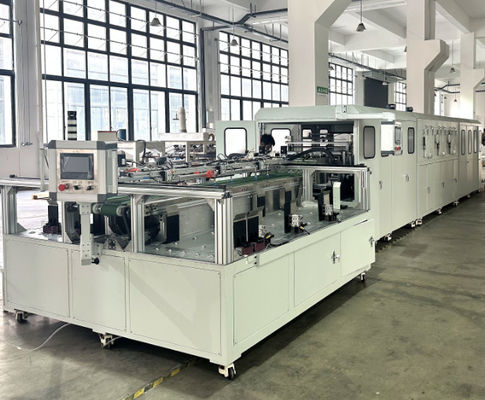

全自動スタッキング・グリーピング・マシン,ALU蜂巣コア用

紹介

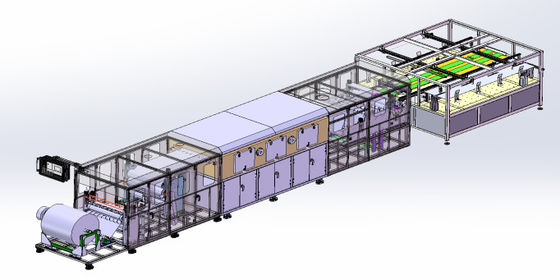

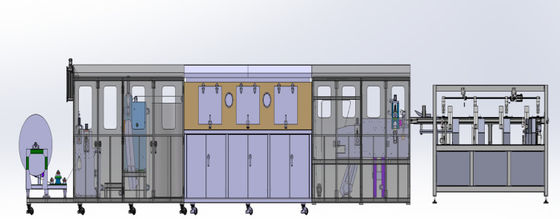

A600接着線の一般配置

この 装置 は,主に アルミニウム 蜂巣 の 核 を 覆い,切り,積み重ねる ため に 用い られる 特殊 機器 です.アルミニウム 葉片 を 固定 し た 長さ まで 覆い,乾燥 し,切る こと が でき ます.
a. プロセスの説明:
需要に応じて,必要なアルミコイルは,解き放たれ,重度印刷のためのアルミ蜂蜜コートコアのための特別な粘着剤で覆われます.プロセス要件に従ってパンチされ,平ら化されます切って固定した長さに積み重ねます
b. 設備の特徴
当社によって設計・製造されたアルミニウム蜂巣塗装機械は,以下の主な特徴を持っています.
1) ローリングコイルのストレスを解くための自動常圧制御;
2) フローティングロールは生産ラインの同期機能を自動的に調整できます.
3) 粘着後,自動的に乾燥; オーブンの正確な温度制御
4) コーティングされた材料は自動的に穴を掘ることができます
5) シングルボード試験では,塗装後,異なるモデルのプレートローラーに対して,自動でストライプ間隔を測定し,アセッシブストライプのピッチを計算できます.
6) 粘着後,自動で正確な固定長さ切断は,粘着後,アルミホイルが端に近い位置に位置することを達成することができます.

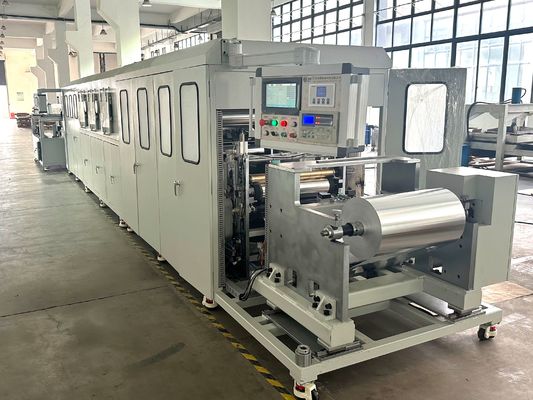

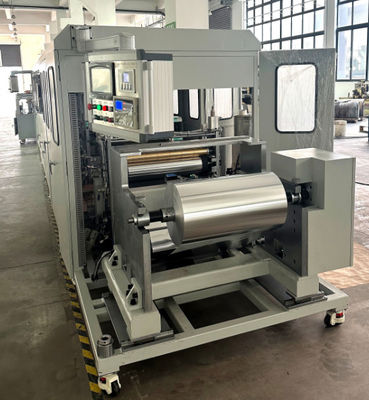

A.積載と粘着装置

このユニットには,アルミニウムホイール給餌,アルミニウムホイール牽引,アルミニウムホイール穴,アルミニウムホイール平坦化,アルミニウムホイール同期,アルミニウムホイール粘着などの機能が含まれます.

調整システムの詳細なパラメータ

B.自動接着装置

自動接着剤添加装置は,混合タンク,超音波探査機,気力モーターミキサー,メインエンジンボックス (メインエンジンボックスには,上部,中部,下部など3つの部分があります)下の部分, 上部は高レベルタンク溶剤タンクで,中部は主制御電気箱と人間機械操作インターフェースで,下の部分は気圧用弁ポンプ)

C.トンネル型恒温単位

温度制御点数: 4
作業温度: 0~120°C (最大炉温度は150°C)
超熱,切断,過負荷などに対する警報保護
熱力: 20KW
温度制御の精度:3〜5°C

D.冷却切断装置

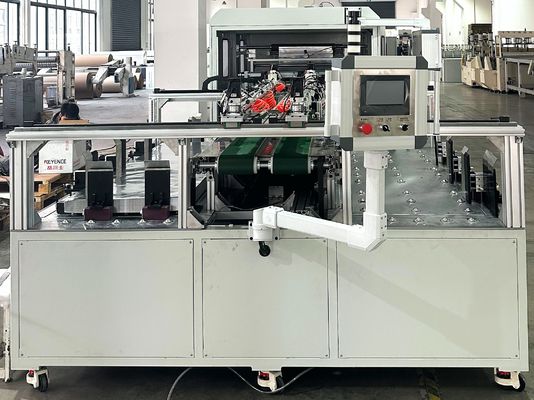

E.完全自動二本道アルミニウムハニコムコア自動ラミネート機

1) アルミホイルの幅580~600mmに適しています.
2) 積み重ねの長さ: 900~1800mm
3) 最大速度: 25PCS/min (長さ1700mmのアルミホイルを用いて計算)
4) 最大積み上げ高さ: 200mm
5) 片面シートの数が設定数に達すると,方向は自動的に切り替わります.
6) 吸気カップの位置は前,後ろ,左,右方向に調整できます.
7) 装置には水平に調整できる脚の螺栓が装備されています.
8) 給水口の高さは調節可能: 1050~1150mm.
9) 積み立て車の高さ: 700mm

F.装備品のリスト

主要アクセサリーのリスト:
